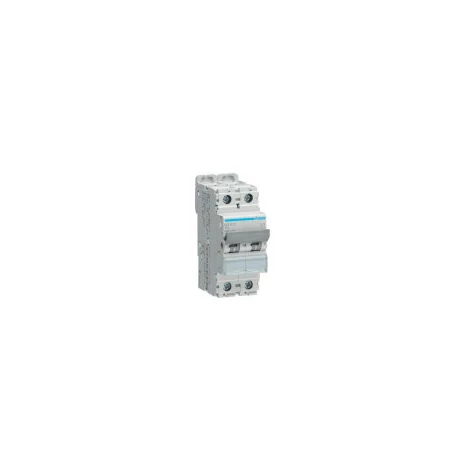

Disjoncteur 2P 25kA Courbe D 25A 2 Modules HAGER NSN225

Caractéristiques

• Courant nominal: 25
• Tension de fonctionnement: 400
• Section des fils préconisée: 25
• Certification environnementale: NF CES

Disjoncteur 2 Pôles 25kA courbe D 25A 2 modules HAGER NSN225 Position du neutre:sans neutreNombre de pole protégé:2Nombre de pôles:2 PType de pôles:2 PAvec pole de Neutre coupé:nonMode de fixation:rail DINCourbe:DCommandes &, indicateursAvec indicateur de défaut:nonConnectivitéAlignement des bornes basses pour produits modulaires:Bornes alignéesAlignement des bornes hautes pour produits modulaires:Bornes alignéesPrincipales caractéristiques électriquesFréquence assignée:50/60 HzType de tension d’alimentation:ACTension assignée d’emploi Ue:415 VTensionSeuil minimal de tension d’emploi (Ue min):12 VTension assignée d’isolement:500 VTension assignée de tenue aux chocs:6000 VIntensité du courantPouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):3 kAValeur du seuil mini/max de fonctionnement magnétique en alternatif:10/14,4 InValeur du seuil min/maxi du fonctionnement magnétique DC:10/30 InValeur du seuil mini/max de fonctionnement thermique en alternatif:1,13/1,45 InValeur du seuil min/maxi du fonctionnement thermique DC:1,13/1,45 InCourant / températureCourant assigné à -15°C:30,35 ACourant assigné à -20°C:30,89 ACourant assigné à 0°C:28,68 ACourant assigné à 10°C:27,51 ACourant assigné à -10°C:29,8 ACourant assigné à 15°C:26,9 ACourant assigné à 20°C:26,28 ACourant assigné à 25°C:25,65 ACourant assigné à -25°C:31,41 ACourant assigné à 30°C:25 ACourant assigné à 35°C:24,33 ACourant assigné à 40°C:23,65 ACourant assigné à 45°C:22,94 ACourant assigné à 5°C:28,1 ACourant assigné à -5°C:29,24 ACourant assigné à 50°C:22,21 ACourant assigné à 55°C:21,46 ACourant assigné à 60°C:20,68 ACourant assigné à 65°C:19,87 ACourant assigné à 70°C:19,02 ACoefficient de correction du courantCoefficient de correction du déclenchement magnétique à 100Hz:1,1Coefficient de correction du déclenchement magnétique à 200Hz:1,2Coefficient de correction du déclenchement magnétique à 400Hz:1,5Coefficient de correction du déclenchement magnétique à 60Hz:1Coefficient de correction du courant nominal pour 2 appareils juxtaposés:1Coefficient de correction du courant nominal pour 3 appareils juxtaposés:0,95Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:0,9Coefficient de correction du courant nominal pour 6 appareils juxtaposés:0,85PuissancePuissance dissipée par pôle à In:3,63 WPuissance dissipée totale sous IN:7,2 WEnduranceEndurance électrique en nombre de cycles:4000Endurance mécanique nombre de manoeuvres:20000DimensionsProfondeur produit installé:70 mmHauteur produit installé:83 mmLargeur produit installé:35 mmInstallation, montageType de raccordement haut pour produits modulaires:Borne à visCouple de serrage:2,8NmType de loquet bas pour produits modulaires:PlastiqueType de loquet haut pour produits modulaires:Non applicableType de raccordement bas pour produits modulaires:Borne biconnectDémontabilité basse pour produits modulaires:ouiDémontabilité haute pour produits modulaires:ouiConnexionType de connexion:cage à visSection de raccordement des bornes amont et aval à vis, en câble souple:1/25 mm²Section de raccordement des bornes amont et aval à vis, en câble rigide:1/35 mm²EquipementAccessoriable:ouiStandardsTexte norme:IEC 60947-2Directive européenne RoHs:conformité volontaireDirective européenne WEEE:concernéSécuritéIndice de protection IP:IP20Conditions d’utilisationDegré de pollution suivant IEC 60664 / IEC 60947-2:2Altitude:2000 mTempérature de stockage:-25 à 80 °CTropicalisation/humidité/Exécution:tous climats
