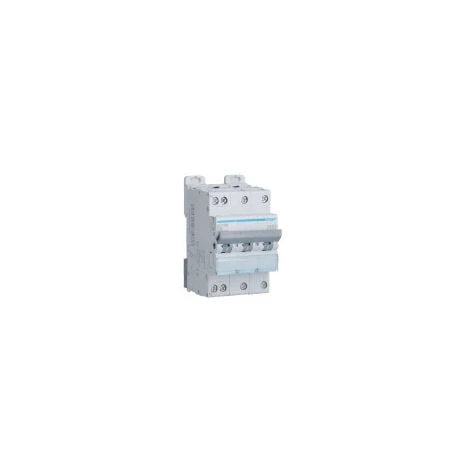

Disjoncteur 3P+N 6-10kA Courbe D – 16A 3 Modules HAGER NGT816

Caractéristiques

• Pouvoir de coupure: 10.0
• Garantie: 1.0
• Courbe de déclenchement: D
• Intensité courant: 16.0

Disjoncteur 3P+N 6-10kA courbe D 16A 3 modules HAGER NGT816 Position du neutre:gaucheNombre de pole protégé:3Nombre de pôles:4 PType de pôles:3P+NAvec pole de Neutre coupé:ouiCourbe:DConnectivitéAlignement des bornes basses pour produits modulaires:Bornes décaléesAlignement des bornes hautes pour produits modulaires:Borne décaléePrincipales caractéristiques électriquesFréquence assignée:50/60 HzType de tension d’alimentation:ACTension assignée d’emploi Ue:400/415 VTensionTension assignée d’isolement:500 VTension assignée de tenue aux chocs:4000 VIntensité du courantPouvoir de coupure sur 1 pôle en IT 230V (NF EN 60947-2):2 kAPouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):2 kAValeur du seuil mini/max de fonctionnement magnétique en alternatif:10/14,4 InValeur du seuil min/maxi du fonctionnement magnétique DC:15/30 InValeur du seuil mini/max de fonctionnement thermique en alternatif:1,13/1,45 InCourant / températureCourant assigné à -15°C:18,8 ACourant assigné à -20°C:19,1 ACourant assigné à 0°C:17,9 ACourant assigné à 10°C:17,3 ACourant assigné à -10°C:18,5 ACourant assigné à 15°C:17 ACourant assigné à 20°C:16,7 ACourant assigné à 25°C:16,3 ACourant assigné à -25°C:19,4 ACourant assigné à 30°C:16 ACourant assigné à 35°C:15,8 ACourant assigné à 40°C:15,5 ACourant assigné à 45°C:15,3 ACourant assigné à 5°C:17,6 ACourant assigné à -5°C:18,3 ACourant assigné à 50°C:15 ACourant assigné à 55°C:14,7 ACourant assigné à 60°C:14,5 ACoefficient de correction du courantCoefficient de correction du déclenchement magnétique à 100Hz:1,1Coefficient de correction du déclenchement magnétique à 200Hz:1,2Coefficient de correction du déclenchement magnétique à 400Hz:1,5Coefficient de correction du déclenchement magnétique à 60Hz:1Coefficient de correction du courant nominal pour 2 appareils juxtaposés:0,95Coefficient de correction du courant nominal pour 3 appareils juxtaposés:0,95Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:0,9Coefficient de correction du courant nominal pour 6 appareils juxtaposés:0,85PuissancePuissance dissipée par pôle à In:2,7 WPuissance dissipée totale sous IN:8,1 WEnduranceEndurance électrique en nombre de cycles:4000Endurance mécanique nombre de manoeuvres:20000DimensionsProfondeur produit installé:70 mmHauteur produit installé:84,7 mmLongueur:96,1 mmLargeur produit installé:53,1 mmInstallation, montageType de raccordement haut pour produits modulaires:Borne à visCouple de serrage:1,9NmType de loquet bas pour produits modulaires:PlastiqueType de loquet haut pour produits modulaires:PlastiqueType de raccordement bas pour produits modulaires:Borne à visDémontabilité basse pour produits modulaires:ouiDémontabilité haute pour produits modulaires:ouiConnexionType de connexion:cage à visSection de raccordement des bornes amont et aval à vis, en câble souple:0,75/10 mm²Section de raccordement des bornes amont et aval à vis, en câble rigide:0,75/16 mm²EquipementAccessoriable:ouiStandardsTexte norme:EN 60898-1Directive européenne RoHs:conformité volontaireDirective européenne WEEE:concernéSécuritéIndice de protection IP:IP20Conditions d’utilisationDegré de pollution suivant IEC 60664 / IEC 60947-2:3Altitude:2000 mTempérature de stockage:-25 à 80 °CTropicalisation/humidité/Exécution:tous climats
