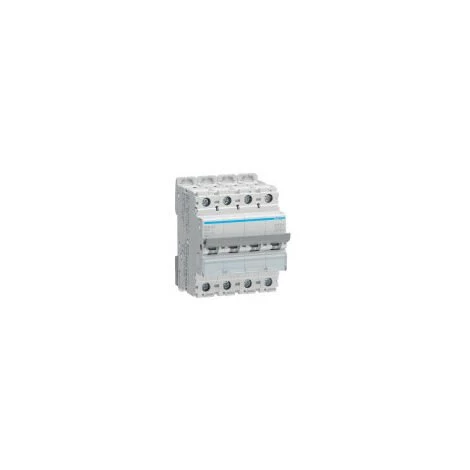

Disjoncteur 4P 20kA Courbe D – 32A 4 Modules HAGER NSN432

Caractéristiques

• Courant nominal: 10
• Nombre de pôles: 4
• Certification environnementale: NF CES

Disjoncteur 4 Pôles 20kA courbe D 32A 4 modules HAGER NSN432 Position du neutre:sans neutreNombre de pole protégé:4Nombre de pôles:4 PType de pôles:4 PAvec pole de Neutre coupé:nonMode de fixation:rail DINCourbe:DCompatibilitéCompatible avec montage Rail DIN:ouiCommandes &, indicateursAvec indicateur de défaut:nonConnectivitéAlignement des bornes basses pour produits modulaires:Bornes alignéesAlignement des bornes hautes pour produits modulaires:Bornes alignéesPrincipales caractéristiques électriquesType de tension d’alimentation:ACTension assignée d’emploi Ue:415 VTensionTension assignée d’isolement:500 VTension maxi d’utilisation:415 VTension assignée de tenue aux chocs:6000 VIntensité du courantPouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2:20 kAPouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1:10 kAPouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-1:10 kAPouvoir de coupure assigné Icn sous 240V AC selon IEC 60898-1:10 kAPouvoir de coupure assigné Icn sous 380V AC selon IEC 60898-1:10 kAPouvoir de coupure assigné Icn sous 415V AC selon IEC 60898-1:10 kAPouvoir de coupure de service Ics AC selon IEC 60898-1:7,5 kAPouvoir de coupure de service Ics sous 220V AC selon IEC 60947-2:15 kAPouvoir de coupure de service Ics sous 230V AC selon IEC 60947-2:15 kAPouvoir de coupure de service Ics sous 240V AC selon IEC 60947-2:15 kAPouvoir de coupure de service Ics sous 380V AC selon IEC 60947-2:7,5 kAPouvoir de coupure de service Ics sous 400V AC selon IEC 60947-2:7,5 kAPouvoir de coupure de service Ics sous 415V AC selon IEC 60947-2:7,5 kAPouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2):3 kAPouvoir de coupure sur 1 pôle en IT 415V (NF EN 60947-2):3 kAPouvoir de coupure de service Ics sous 220V AC selon IEC 60898-1:7,5 kAPouvoir de coupure de service Ics sous 230V AC selon IEC 60898-1:7,5 kAPouvoir de coupure de service Ics sous 240V AC selon IEC 60898-1:7,5 kAPouvoir de coupure de service Ics sous 380V AC selon IEC 60898-1:7,5 kAPouvoir de coupure de service Ics sous 400V AC selon IEC 60898-1:7,5 kAPouvoir de coupure de service Ics sous 415V AC selon IEC 60898-1:7,5 kAPouvoir de coupure ultime Icu sous 220V AC selon IEC 60947-2:40 kAPouvoir de coupure ultime Icu AC selon IEC 60947-2:40 kAPouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2:40 kAPouvoir de coupure ultime Icu sous 380V AC selon IEC 60947-2:20 kAPouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2:20 kAValeur du seuil mini/max de fonctionnement magnétique en alternatif:10/20 InValeur du seuil min/maxi du fonctionnement magnétique DC:10/30 InValeur du seuil mini/max de fonctionnement thermique en alternatif:1,13/1,45 InValeur du seuil min/maxi du fonctionnement thermique DC:1,13/1,45 InCourant / températureCourant assigné à -15°C:37,86 ACourant assigné à -20°C:38,45 ACourant assigné à 0°C:36,01 ACourant assigné à 10°C:34,73 ACourant assigné à -10°C:37,25 ACourant assigné à 25°C:32,7 ACourant assigné à -25°C:39,04 ACourant assigné à 30°C:32 ACourant assigné à 35°C:31,26 ACourant assigné à 40°C:30,5 ACourant assigné à 45°C:29,72 ACourant assigné à 5°C:35,37 ACourant assigné à -5°C:36,64 ACourant assigné à 50°C:28,92 ACourant assigné à 55°C:28,1 ACourant assigné à 60°C:27,26 ACourant assigné à 65°C:26,38 ACourant assigné à 70°C:25,48 ACourant assigné à 0°C selon IEC 60947-2:39,71 ACourant assigné à 10°C selon IEC 60947-2:38,29 ACourant assigné à -10°C selon IEC 60947-2:41,08 ACourant assigné à 15°C selon IEC 60947-2:37,56 ACourant assigné à -15°C selon IEC 60947-2:41,74 ACourant assigné à 20°C selon IEC 60947-2:36,82 ACourant assigné à -20°C selon IEC 60947-2:42,4 ACourant assigné à 25°C selon IEC 60947-2:36,06 ACourant assigné à -25°C selon IEC 60947-2:43,05 ACourant assigné à 30°C selon IEC 60947-2:35,29 ACourant assigné à 35°C selon IEC 60947-2:34,49 ACourant assigné à 40°C selon IEC 60947-2:33,68 ACourant assigné à 45°C selon IEC 60947-2:32,85 ACourant assigné à 5°C selon IEC 60947-2:39,01 ACourant assigné à -5°C selon IEC 60947-2:40,4 ACourant assigné à 50°C selon IEC 60947-2:32 ACourant assigné à 55°C selon IEC 60947-2:31,09 ACourant assigné à 60°C selon IEC 60947-2:30,16 ACourant assigné à 65°C selon IEC 60947-2:29,19 ACourant assigné à 70°C selon IEC 60947-2:28,19 ACoefficient de correction du courantCoefficient de correction du déclenchement magnétique à 100Hz:1,1Coefficient de correction du déclenchement magnétique à 200Hz:1,2Coefficient de correction du déclenchement magnétique à 400Hz:1,5Coefficient de correction du déclenchement magnétique à 60Hz:1Coefficient de correction du courant nominal pour 2 appareils juxtaposés:1Coefficient de correction du courant nominal pour 3 appareils juxtaposés:0,95Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés:0,9Coefficient de correction du courant nominal pour 6 appareils juxtaposés:0,85PuissancePuissance dissipée par pôle à In:4,42 WPuissance active maximale dissipée par pôle selon la norme produit:6 WPuissance dissipée totale sous IN:16,5 WDéclenchementTemps de réponse à l’ouverture:7 msEnduranceEndurance électrique en nombre de cycles:4000Endurance mécanique nombre de manoeuvres:20000DimensionsProfondeur produit installé:70 mmHauteur produit installé:83 mmLargeur produit installé:70 mmInstallation, montageType de raccordement haut pour produits modulaires:Borne à visCouple de serrage:2,8NmType de loquet bas pour produits modulaires:PlastiqueType de loquet haut pour produits modulaires:Non applicableType de raccordement bas pour produits modulaires:Borne biconnectDémontabilité basse pour produits modulaires:ouiDémontabilité haute pour produits modulaires:ouiApproprié pour montage encastré:ouiConnexionposition des cages amont à la livraison:ouvertesposition des cages aval à la livraison:ouvertesSection de raccordement des bornes aval à vis, en câble souple:1/25 mm²Section de raccordement des bornes amont à vis, en câble souple:1/25 mm²Section de raccord bornes aval en câble rigide:1/35 mm²Section de raccordement des bornes amont à vis, en câble rigide:1/35 mm²EquipementAccessoriable:ouiStandardsTexte norme:IEC 60947-2Directive européenne RoHs:conformité volontaireDirective européenne WEEE:concernéSécuritéIndice de protection IP:IP20Conditions d’utilisationDegré de pollution suivant IEC 60664 / IEC 60947-2:2Altitude:2000 mTempérature de stockage:-25 à 80 °CTropicalisation/humidité/Exécution:tous climatsTempératureTempérature de calibration:50 °C
