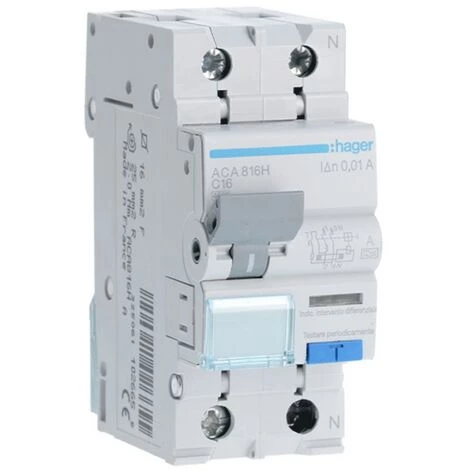

Disjoncteur Différentiel Hager 1P+N 10MA 16A ACA816H

Caractéristiques

• Type de produit: Disjoncteur différentiel
• Courant nominal: 16
• Description des pôles: 1P+N (unipolaire)
• Sensibilité: 10
• Courbe de déclenchement: C
• Pouvoir de coupure: 4.5

Interrupteur magnétothermique différentiel Hager, 2 modules, connexion DIN (universel pour tout tableau du marché), 1P+N, 16 ampères, pouvoir de coupure 4,5kA, tension nominale 240 Vac, courant différentiel nominal 10mA, type A, courbe de déclenchement C.

Le disjoncteur thermomagnétique est situé à côté du disjoncteur et combine la protection magnétique et thermique et, si nécessaire, interrompt le courant électrique.

Le disjoncteur thermomagnétique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.

L’interrupteur différentiel thermomagnétique du système électrique intègre trois protections différentes :

• le magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le site différentiel qui protège le sujet d’une fuite de courant.

Le déclenchement du disjoncteur à courant résiduel de type A est assuré pour des courants différentiels sinusoïdaux alternatifs et des courants différentiels pulsés unidirectionnels appliqués de manière soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :

• Série Hager
• Tension Tension nominale de fonctionnement AC 240 Vac
• Courant d’entrée 16A
• Pouvoir de coupure Icn 4,5kA
• Courbe de déclenchement C
• Caractéristique de déclenchement différentiel A
• Courant différentiel nominal 10 mA
• 2 modules
• 1P+N
• Fréquence nominale 50 Hz
• Profondeur 68 mm
• Hauteur 83 mm
• Largeur 35 mm
• Couple de serrage 2,1 Nm
• Degré de protection IP20
• Un design tropicalisé pour tous les climats
• Température de fonctionnement -25…40 °C

• Modules : 2
• Pôles : 1P+N
• Courbe : C
• Pouvoir : 4.5KA
• Type de différentiel : AC
• Courant différentiel : 0.01A
• Ampère : 16A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
