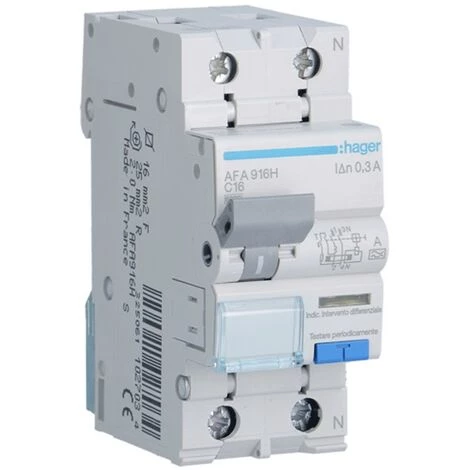

Disjoncteur Différentiel Hager 1P+N 300MA 16A AFA916H

Caractéristiques

• Type de produit: Disjoncteur différentiel
• Description des pôles: 1P+N (unipolaire)
• Sensibilité: 300
• Courbe de déclenchement: C
• Pouvoir de coupure: 6

Disjoncteur magnétothermique différentiel Hager, 2 modules, connexion DIN (universel pour n’importe quel tableau du marché), 1P+N, 16 ampères, pouvoir de coupure 6kA, tension nominale de fonctionnement AC 240 Vac, courant différentiel nominal 300mA, type A, courbe de déclenchement C.

Le disjoncteur thermomagnétique est situé à côté du disjoncteur et combine la protection magnétique et thermique et, si nécessaire, interrompt le courant électrique.

Le disjoncteur thermomagnétique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.

L’interrupteur différentiel thermomagnétique du système électrique intègre trois protections différentes :

• le magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le site différentiel qui protège le sujet d’une fuite de courant.

La courbe C, seuil de déclenchement de 5 à 10 fois In, pour l’application de circuits ohmiques-inductifs avec des courants d’appel moyens. Il est largement utilisé dans les installations domestiques.

Le déclenchement de l’interrupteur différentiel type A est assuré pour des courants alternatifs sinusoïdaux différentiels et pour des courants unidirectionnels différentiels pulsés appliqués de façon soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :

• Série Hager
• Tension Tension nominale de fonctionnement AC 240 Vac
• Courant d’entrée 16A
• Pouvoir de coupure Icn 6kA
• Courbe d’intervention C
• Courant différentiel nominal 300 mA
• Tension d’isolation nominale 500 V
• Tension maximale de fonctionnement 240 V
• Courant nominal de tenue aux défauts 4000V
• 2 modules
• 1P+N
• Fréquence nominale 50 Hz
• Type de protection différentielle A
• Profondeur 68 mm
• Hauteur 83 mm
• Largeur 35 mm
• Type de raccord à vis
• Couple de serrage 2,1 Nm
• Degré de protection IP20
• Méthode de montage sur rail DIN

• Un design tropicalisé pour tous les climats
• Température de fonctionnement -25…40 °C

• Modules : 2
• Pôles : 1P+N
• Courbe : C
• Pouvoir : 6KA
• Type de différentiel : AC
• Courant différentiel : 0.3A
• Ampère : 16A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
