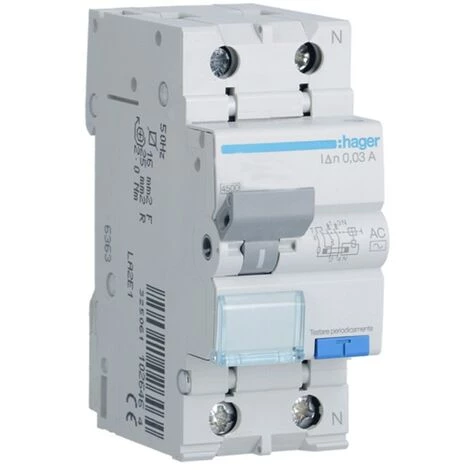

Hager 1P+N 30MA 20A Magnétothermique Disjoncteur à Courant Résiduel ADC820H

Caractéristiques

• Nombre de pôles: 1P+N
• Type: AC
• Sensibilité: 30 mA
• Pouvoir de coupure: 4.5
• Bouton Test: Avec

Disjoncteur magnétothermique différentiel Hager, 2 modules, connexion DIN (universel pour tout tableau du marché), 1P+N, 20 ampères, pouvoir de coupure 4,5kA, tension nominale 240 Vac, courant différentiel nominal 30mA, type AC, courbe de déclenchement C.

Le disjoncteur thermomagnétique est situé à côté du disjoncteur et combine la protection magnétique et thermique et, si nécessaire, interrompt le courant électrique.

Le disjoncteur thermo-magnétique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.

L’interrupteur différentiel thermomagnétique du système électrique intègre trois protections différentes :

• le magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le site différentiel qui protège le sujet d’une fuite de courant.

La courbe C, seuil de déclenchement de 5 à 10 fois In, pour l’application de circuits ohmiques-inductifs avec des courants d’appel moyens. Il est largement utilisé dans les installations domestiques.

Le disjoncteur à courant résiduel de type AC le déclenchement est assuré pour des courants alternatifs sinusoïdaux appliqués de façon soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :

• Série Hager
• Tension nominale de fonctionnement AC 240 Vac
• Courant dans 20A
• Pouvoir de coupure Icn 4,5kA
• Courbe d’intervention C
• Courant différentiel nominal 30 mA
• Tension d’isolation nominale 500 V
• Tension maximale de fonctionnement 240 V
• Courant nominal de tenue au défaut 4000 V
• 2 modules
• 1P+N
• Fréquence nominale 50 Hz
• Type de protection Différentiel AC
• Profondeur 68 mm
• Hauteur 83 mm
• Largeur 35 mm
• Type de raccord à vis
• Couple de serrage 2,1 Nm
• Classe de protection IP20
• Un design tropicalisé pour tous les climats
• Température de fonctionnement -25…40 °C

• Modules : 2
• Pôles : 1P+N
• Courbe : C
• Pouvoir : 4.5KA
• Type de différentiel : AC
• Courant différentiel : 0.03A
• Ampère : 20A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
