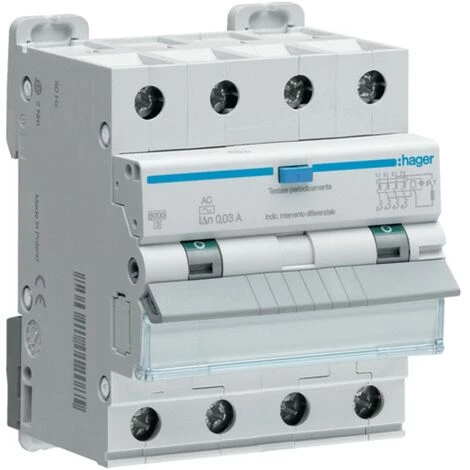

Hager 4P 300MA 16A Disjoncteur à Courant Résiduel AFP466H

Caractéristiques

• Nombre de pôles: 4P
• Type: AC
• Pouvoir de coupure: 6
• Bouton Test: Avec

Disjoncteur magnétothermique différentiel Hager, 4 modules, montage DIN (universel pour tout tableau du marché), 4P, 16 ampères, pouvoir de coupure 6kA, tension nominale 230/400 Vac, courant différentiel nominal 300mA, type AC, courbe de déclenchement C.

Le disjoncteur thermomagnétique est situé à côté du disjoncteur et combine la protection magnétique et thermique et, si nécessaire, interrompt le courant électrique.

Le disjoncteur thermo-magnétique est donc un système qui combine les fonctions du disjoncteur avec des caractéristiques magnétiques et thermiques.

L’interrupteur différentiel thermomagnétique du système électrique intègre trois protections différentes :

• le magnétique pour les courts-circuits qui peuvent mettre un bâtiment entier en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le site différentiel qui protège le sujet d’une fuite de courant.

La courbe C, seuil de déclenchement de 5 à 10 fois In, pour l’application de circuits ohmiques-inductifs avec des courants d’appel moyens. Il est largement utilisé dans les installations domestiques.

Le disjoncteur à courant résiduel de type AC le déclenchement est assuré pour des courants alternatifs sinusoïdaux appliqués de façon soudaine ou lentement croissante (CEI EN 61008-1).

Caractéristiques :

• Série Hager
• Tension nominale AC 230/400 Vac
• Courant d’entrée 16A
• Pouvoir de coupure Icn 6kA
• Courbe d’intervention C
• Courant différentiel nominal 300 mA
• Constante diélectrique 2 kV
• Tension d’isolation nominale 500V
• Courant nominal de tenue aux défauts 4 kV
• 4 modules
• 4P
• Fréquence nominale 50 Hz
• Type de protection Différentiel AC
• Profondeur 70 mm
• Hauteur 84 mm
• Largeur 71 mm
• Type de connexion borne à vis
• Couple de serrage 2 Nm
• Degré de protection IP20
• Méthode de montage sur rail DIN

• Modules : 4
• Pôles : 4P
• Courbe : C
• Pouvoir : 6KA
• Type de différentiel : AC
• Courant différentiel : 0.3A
• Ampère : 16A
• Protections du circuit : Interrupteurs différentiels thermomagnétiques
