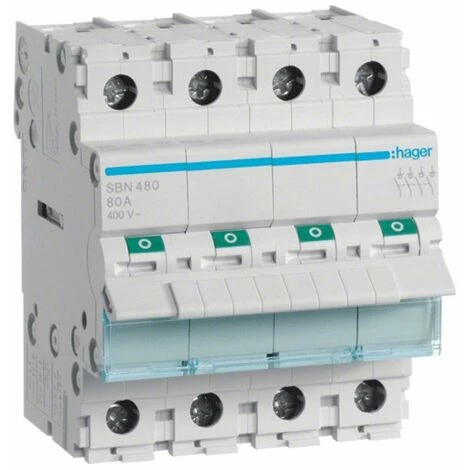

Hager Disconnect Switch 80A 4 Poles 400VAc 4 Modules SBN480

Caractéristiques

• Type de produit: Coffret
• Description des pôles: 4P (tétrapolaire)
• Fréquence: 60
• Type de connexion: A vis
• Courant circuit de commande: Courant alternatif
• Type(s) de contact(s): Inverseur

Coupe-circuit, disjoncteur Hager :

• Courant nominal en 80A
• 4 pôles
• Tension nominale de fonctionnement AC 400VAc
• 4 modules
• Type de tension d’entrée 1 AC

Caractéristiques :

• Type de contrôle Déconnecteur
• Position neutre sans neutre
• Poteaux 4 P
• Type de pôles 4 P
• Tension nominale de fonctionnement AC 400 V
• Fréquence nominale 50/60 Hz
• Tension d’isolation nominale 440 V
• Type de tension d’entrée 1 AC
• Courant nominal de tenue au défaut 6000 V
• Courant nominal en AC21 en catégorie B 80 A
• Courant nominal en AC22 en catégorie A 80 A
• Courant nominal en A 80 A
• Pouvoir de coupure 1 seconde Icw 0,96 kA
• Courant thermique dans l’air libre 80 A
• Courant nominal en AC21 en catégorie A 80 A
• Courant nominal en AC22 en catégorie B 80 A
• Pouvoir de coupure assigné en court-circuit Icm à 415 V AC selon IEC 60947-3 1354 A
• Fréquence (plage de valeurs ETIM) 50 à 60 Hz
• Perte de puissance totale 1,8 W
• Perte de puissance par pôle 2,7 W
• Cycle de service AC21 charge nominale durée électr. 2500
• Cycle de service AC22 charge nominale durée électr. 2500
• Nombre d’opérations (durée de vie mécanique) 40000
• Profondeur du produit installé 69 mm
• Hauteur du produit installé 83 mm
• Largeur du produit installé 70 mm
• Couple de serrage 3.6Nm
• Section minimale avec un câble flexible 6 / 35mm².
• Section minimale avec câble rigide 6 / 50 mm².
• Position alignée de la borne
• Type de connexion à vis
• Nombre de contacts NO 4
• Texte IEC 60947-3
• Degré de protection du boîtier IP20
• Température de fonctionnement -2050 °C
• Degré de pollution / IEC60664/IEC60947-2 2
• Altitude 2000m
• Température de stockage/transport -40/+80 °C

• Tension : 400VAC
• Modules : 4
• Pôles : 4P
• Ampère : 80A
• Protections du circuit : Sectionneurs
• Tension de fonctionnement : AC
