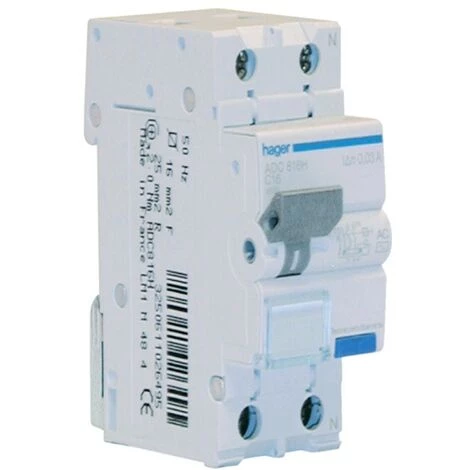

Kit Interrupteurs Différentiels Magnétothermiques Hager 1P+N 30MA 16A ADC816H

Caractéristiques

• Type de produit: Disjoncteur différentiel
• Description des pôles: 1P+N (unipolaire)
• Sensibilité: 30
• Courbe de déclenchement: C
• Pouvoir de coupure: 4.5

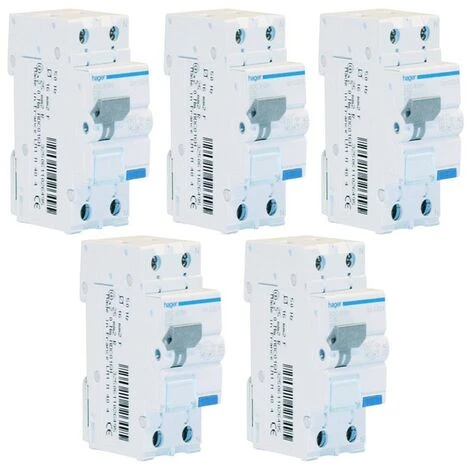

Kit de 5 pièces d’interrupteurs différentiels Hager avec les caractéristiques suivantes :

• 2 modules
• Connexion DIN (universelle pour tout tableau de distribution du marché)
• Pôles 1P+N
• 16 ampères
• Pouvoir de coupure 4,5kA
• Tension nominale de fonctionnement AC 240 Vac
• Courant différentiel nominal 30mA
• Type AC
• Courbe de commutation C.

L’ interrupteur magnétothermique est situé à côté du disjoncteur différentiel et combine la protection magnétique et thermique, et interrompt l’alimentation électrique si nécessaire.

L’interrupteur magnetothérmique est donc un système qui combine les fonctions du disjoncteur différentiel avec des caractéristiques magnétiques et thermiques.

L’interrupteur magnétothermique différentiel présent dans l’installation électrique intègre trois protections différentes :

• le magnétique contre les courts-circuits qui peuvent mettre tout un bâtiment en danger d’incendie ;
• le thermique pour les surcharges dans la fourniture d’énergie électrique (par exemple, plus d’un appareil ménager en fonctionnement) ;
• le site différentiel le disjoncteur à courant résiduel, qui protège la personne contre une fuite de courant.

La courbe C, seuil d’intervention de 5 à 10 fois In, par application de circuits ohmique-inductifs avec des courants de pointe moyens. Il est largement utilisé dans les installations domestiques.

L’ interrupteur différentiel de type AC l’intervention est assuré pour les courants alternatifs sinusoïdaux différentiels appliqués soudainement ou lentement croissants (CEI EN 61008-1).

Caractéristiques :

• Série Hager
• Tension nominale de fonctionnement AC 240 Vac
• Courant d’entrée 16A
• Pouvoir de coupure Icn 4,5kA
• Courbe de déclenchement C
• Courant différentiel nominal 30 mA
• Tension d’isolation nominale 500 V
• Tension maximale de fonctionnement 240 V
• Courant nominal de tenue au défaut 4000 V
• 2 modules
• 1P+N
• Fréquence nominale 50 Hz
• Type de protection Différentiel AC
• Profondeur 68 mm
• Hauteur 83 mm
• Largeur 35 mm
• Type de raccord à vis
• Couple de serrage 2,1 Nm
• Degré de protection IP20
• Un design tropicalisé pour tous les climats
• Température de fonctionnement -25…40 °C

• KIT : Kits de disjoncteurs différentiels
• Modules : 2
• Pôles : 1P+N
• Courbe : C
• Pouvoir : 4.5KA
• Type de différentiel : AC
• Courant différentiel : 0.03A
• Ampère : 16A
